[셀프수리/셀프다이] 힘펠 환풍기 청소 (화장실 환풍구 청서)

4년 동안 돌아간 화장실 환풍기 청소하면서 기록을 남깁니다.



환풍기 쪽으로 바람이 들어오는 것이 심하여 역방향으로 바람 들어오는 것을 막는 댐퍼 라는 것이

설치 안되어 있는 것 같아 셀프로 설치 가능한지 확인 차 열었다가 청소까지 하게 되었습니다.

[이 부분의 셀프 수리는 다른 블로그로 남깁니다.

https://iam777.tistory.com/591?category=342399]

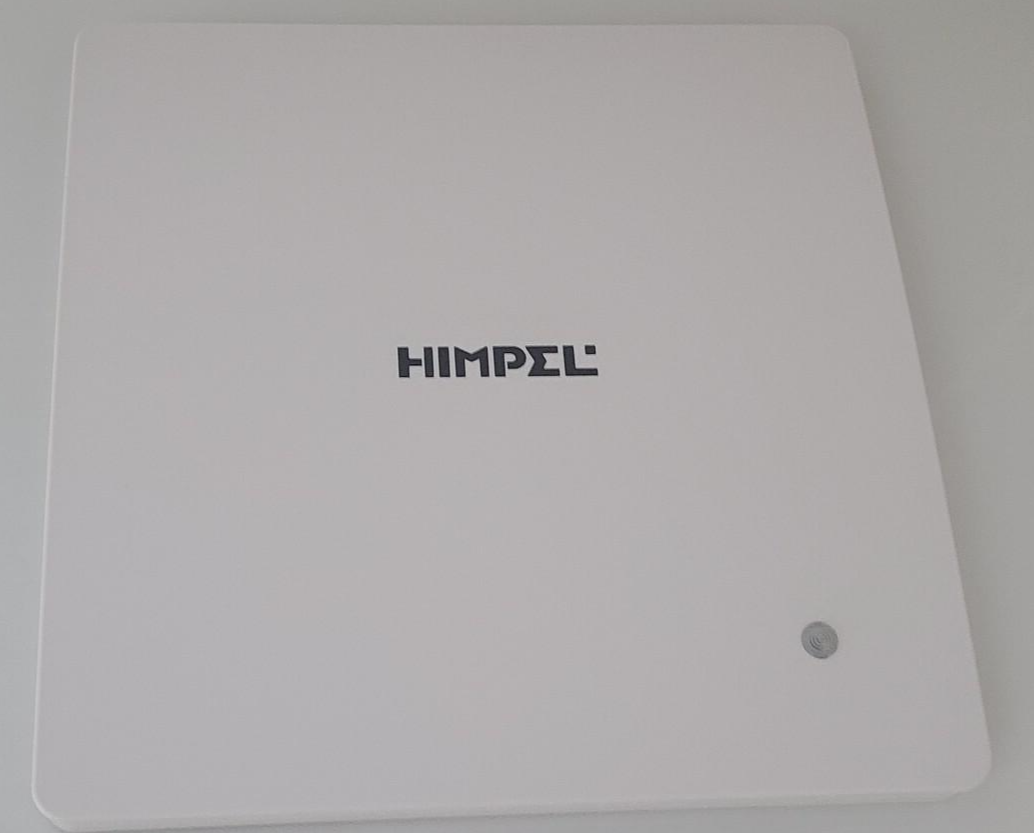

* 먼저 환풍기를 확인해 보면 위와 같은 경우 앞쪽 커버를 살살 좌우측을 당기면 열립니다.

열리면 안쪽 그릴 케이스도 조심히 당겨 분리를 해줍니다.

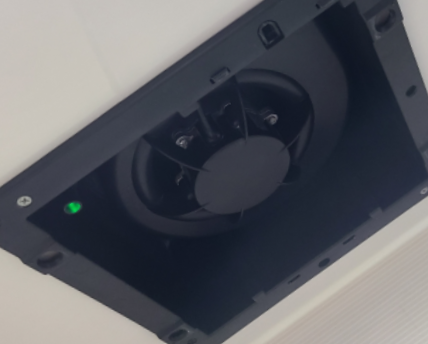

* 아래와 같이 엄청난 먼지가 있는 환풍기 메인이 보입니다.

환풍기 본체를 천정에서 분리하여야 청소를 할 수 있을 것 같아 연결된 나사들을 분리하여 해야 합니다.

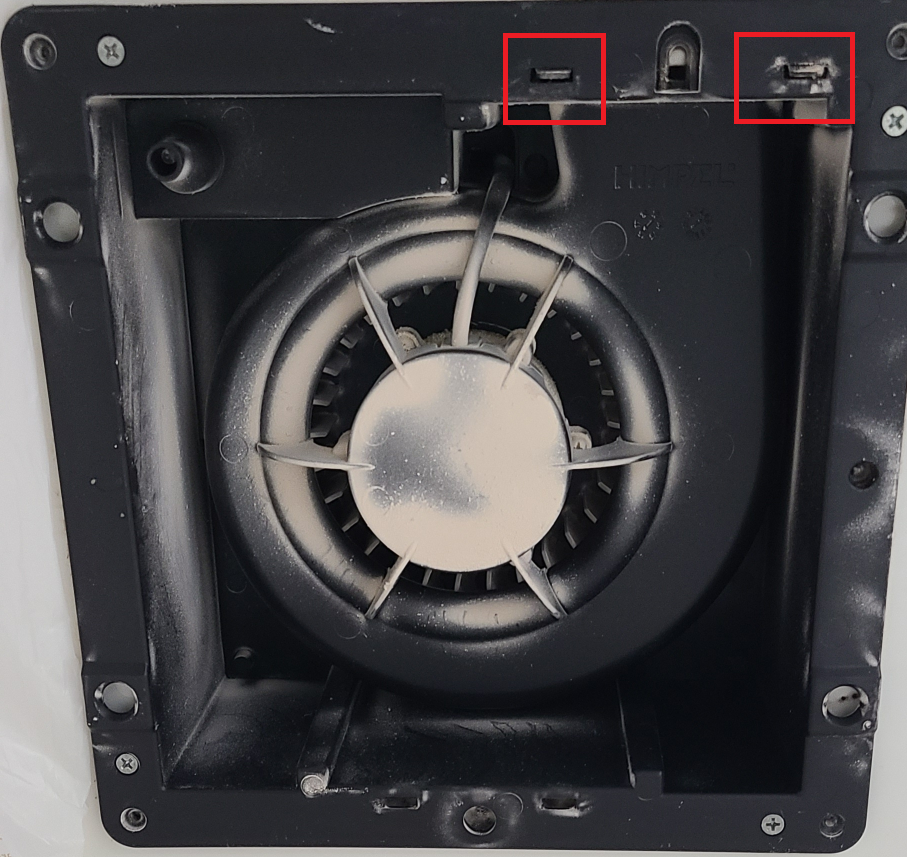

아래 사진에 붉은 색 두개가 환풍기 배기구에 달린 댐퍼라는 구성이 붙어 있는 부분입니다.

환풍기를 내릴 때 이 두개를 살짝 눌러 환풍기에서 댐퍼를 분리 시킵니다.

환풍기에 댐퍼를 홈에 맞춰 위에서 아래로 누르면 아래 사진 처럼 연결이 되는 형태 이니 분리는 반대로 해야 합니다.

주의 ~~~~ 환풍기에 전원 연결 선이 어떻게 연결되어 있는지 확인하고 최종 분리를 하세요.

필자의 경우 아래와 같은 컨넥터로 되어 있어 쉽게 전선 연결을 분리 시킬 수 있었습니다.

만약 콘센트나 테이핑등으로 되어 있다면 분리하는 것을 다시 한번 생각해야 됩니다.

위쪽 작업 공간이 잘 나오지 않습니다.

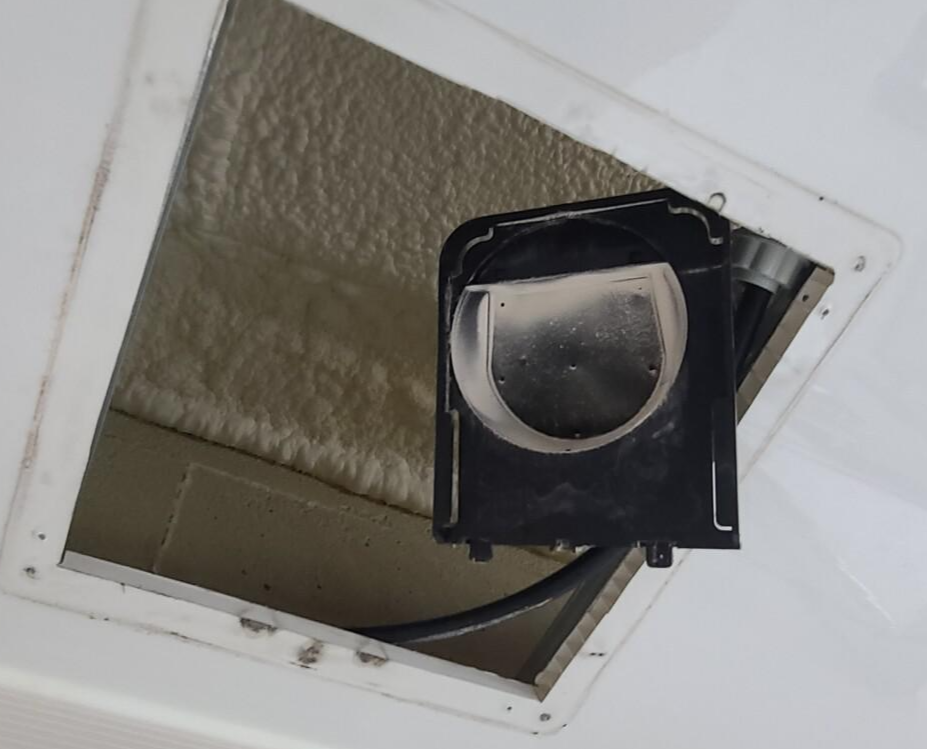

* 환풍기가 댐퍼와 떨어진 상태가되면 아래와 같이 됩니다.

댐퍼라는 것에도 먼지가 많은 상태였습니다.

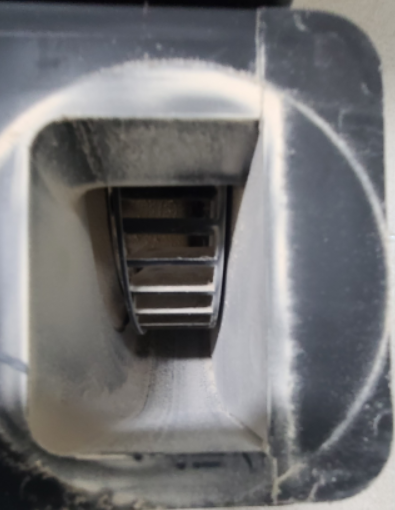

* 환풍기 공기 흡입구는 아래 사진으로 보면 보이는 부분만 청소하면 될것 같은데,

분리해 두고 보니 안쪽을 먼지가 엄청 나게 모여 있었습니다.

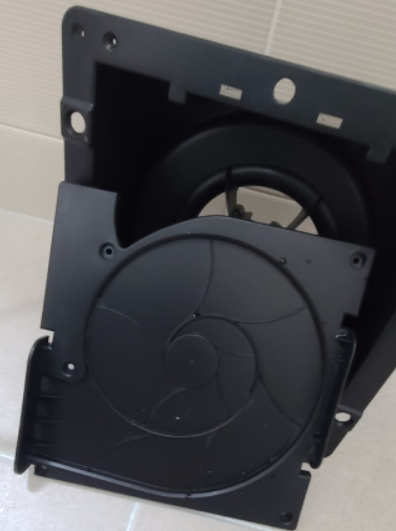

* 청소하기 위하여 커버를 분리 시키는 것을 시도해봤습니다.

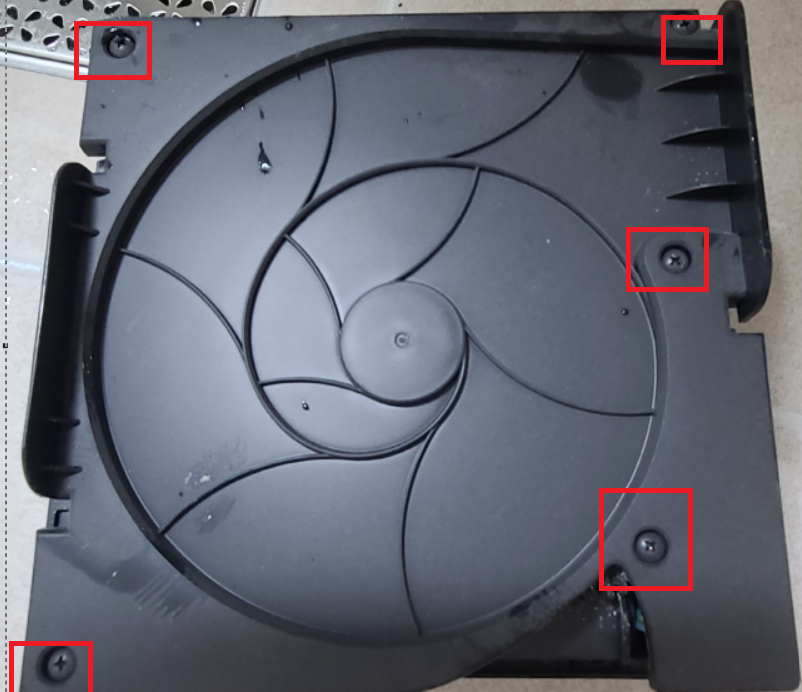

일단 아래 5 곳의 나사를 분리 합니다. 그럼 위쪽 뚜껑은 금방 분리 됩니다.

* 여기까지만 열고 청소를 하셔도 되긴합니다.

필자는 회전 판을 물청소 하고 싶어 더 분리를 시도 했습니다.

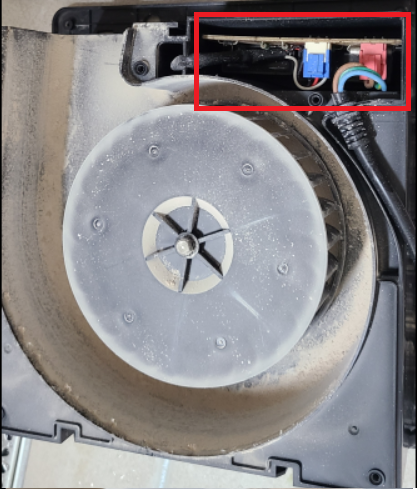

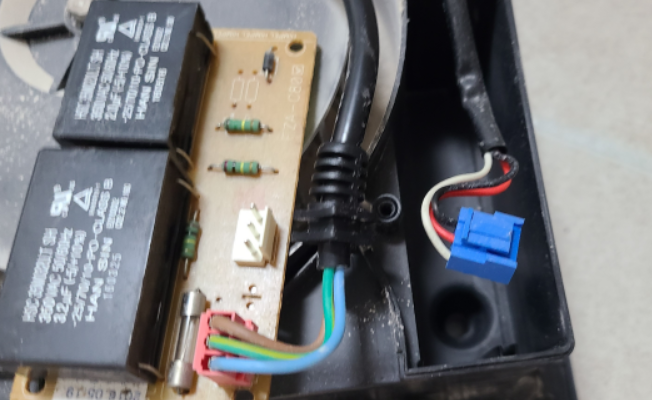

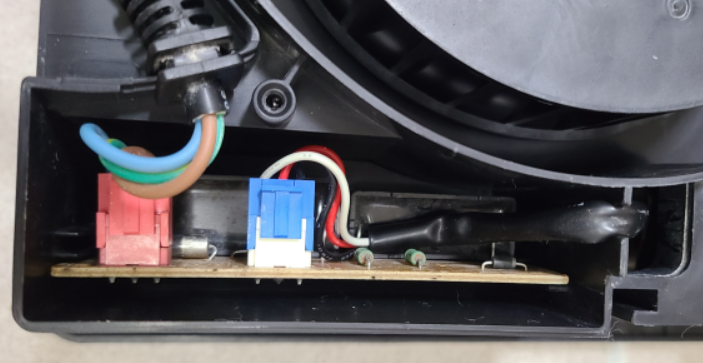

* 먼저 우측 하단의 전선 부분과 보드 부분을 살짝 들고 모터로 들어가는 연결 선을 분리하였습니다.

역시나 여기도 쉽게 분리가 되는 컨넉터로 선들이 연결되어 있어 쉽게 분리하였습니다.

위 사진의 우측 상단 부분

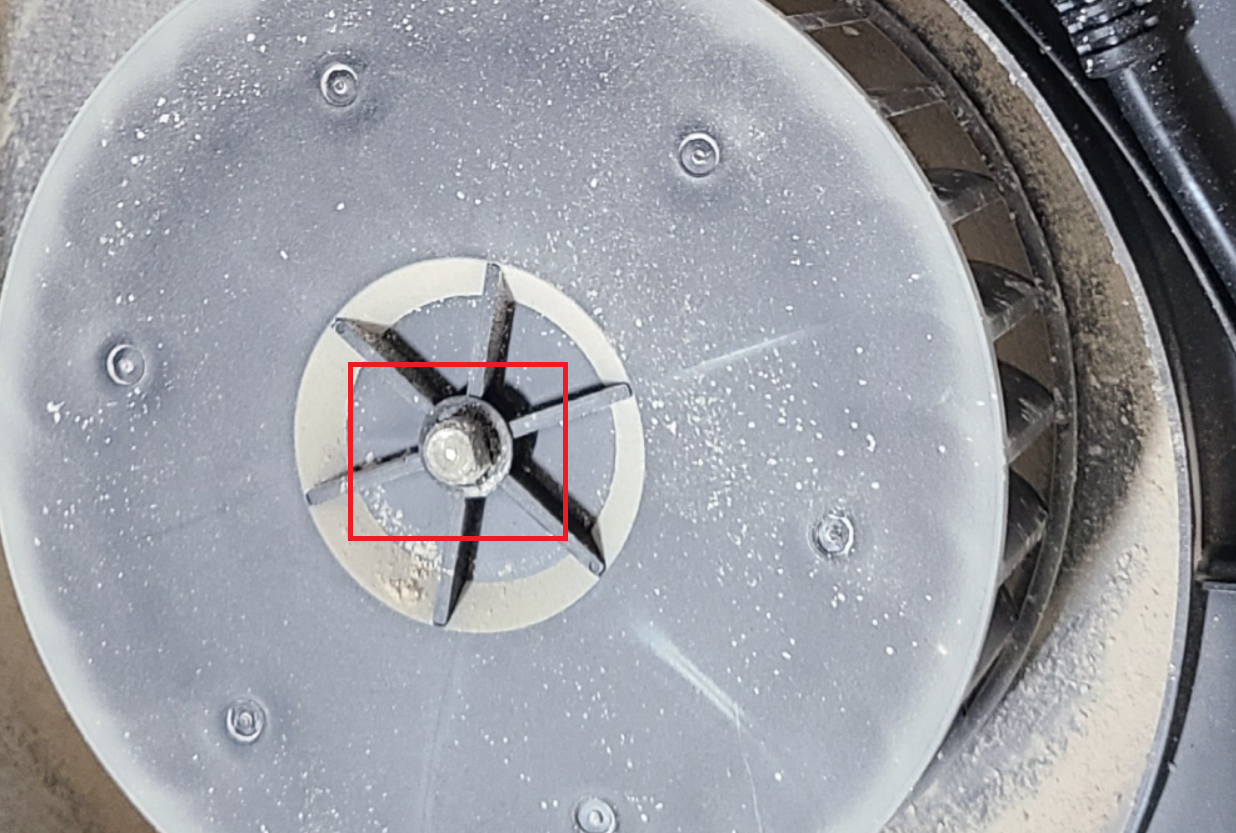

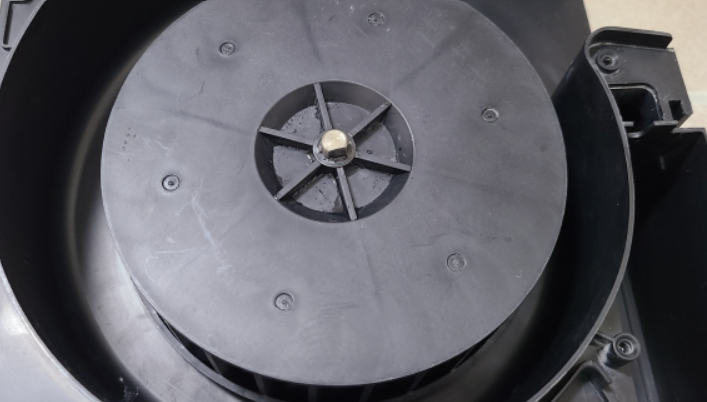

* 회전판을 분리 하려면 먼저 아래 사진의 가운데 부분의 고정 원형 핀을 분리 시켜야 됩니다.

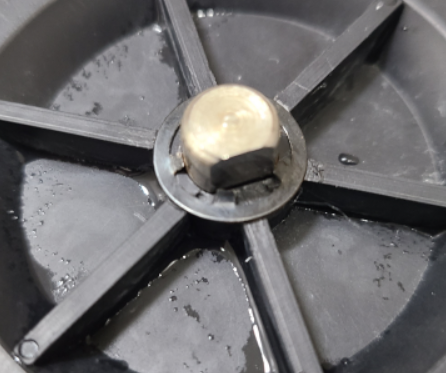

가운데에 위와 같은 것으로 고정이 되어 있어서 이것을 분리해야만 회전판이 분리 됩니다.

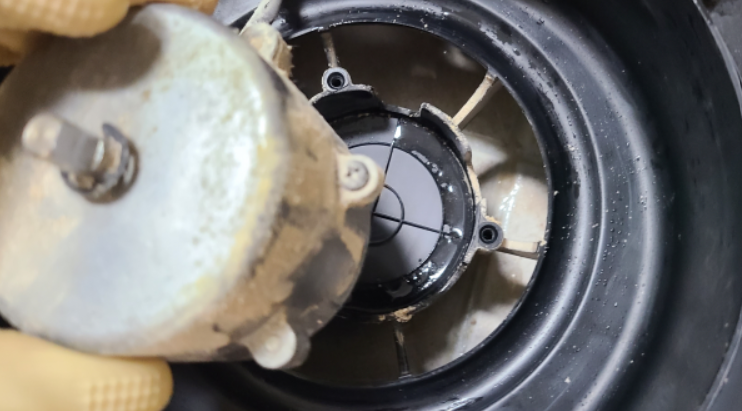

* 회전판이 분리되니 더 분해를 해보고 싶어 모터 부분도 플라스틱 케이스에서 분리 시켜봤습니다.

플라스틱에 붙어 있는 십자 나사를 모터에서 분리하면 쉽게 분리가 되었습니다.

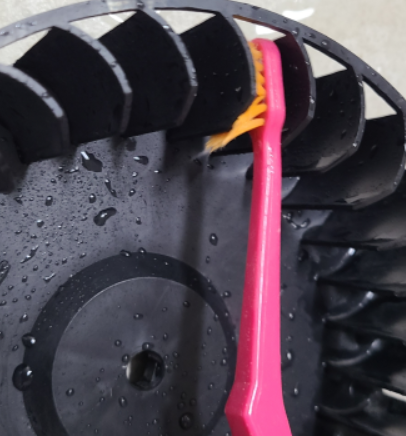

* 이제 분리된 케이스들과 모터 외관을 깨끗이 청소합니다.

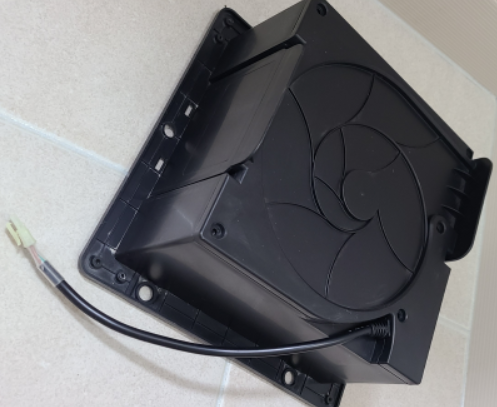

* 청소한 모습입니다.

* 이제 역순으로 조립을 합니다.

모터 연결 -> 회전판 연결 -> 컨트롤 보드 와 모터 연결 케이블 연결 후 -> 회전판 위쪽 케이스를 연결하면 됩니다.

!!!! 주의 회전판 연결 후 꼭 아래의 고정핀을 회전판 축에 꽂아야 됩니다.

* 이제 천정에 다시 설치를 해주면 됩니다.

다시 설치 시 어려운 점은 환기구에 달린 댐퍼 부품을 환풍기의 수직으로 연결하면서

천정으로 올려주어야만 됩니다.





#### 주의 ####

쉽게 분리가 안된다면 전문가를 부르시는 것을 추천 드립니다.
