에어콘 셀프 청소 (에어콘 부품별 분리 방법)

올해에도 열일 한 에어콘 청소를 하면서 분리 방법을 올립니다.

이글은 두개로 되어 있습니다.

# 1. 에어콘 분해 및 청소

# 2. 에어콘 조립

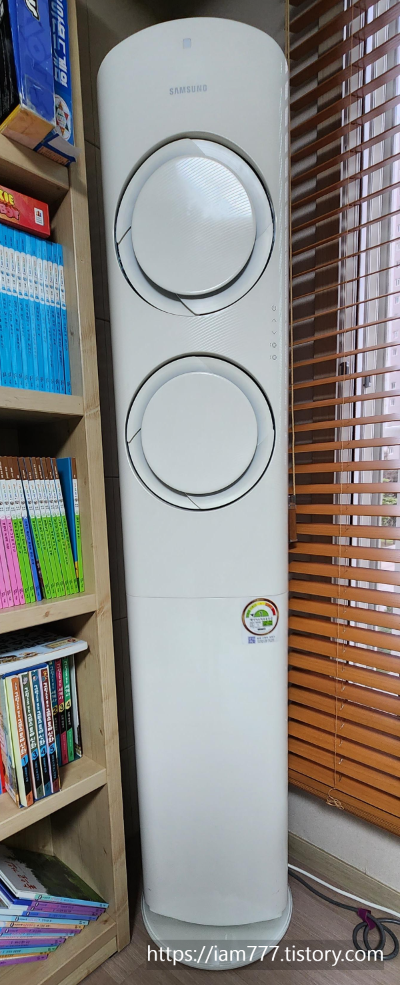

스탠드형 삼성 에어콘 입니다.

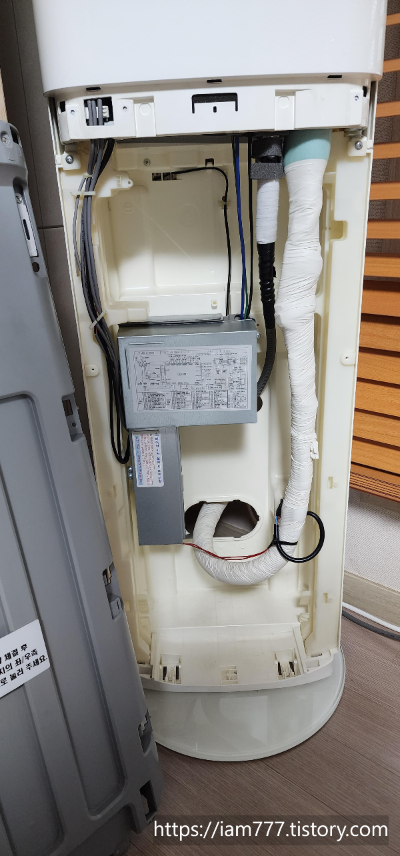

# 먼저 아래쪽 커버를 분리 시켜 줍니다.

아래쪽 부분의 좌우측을 손으로 잡고 당기면 분리가 됩니다.

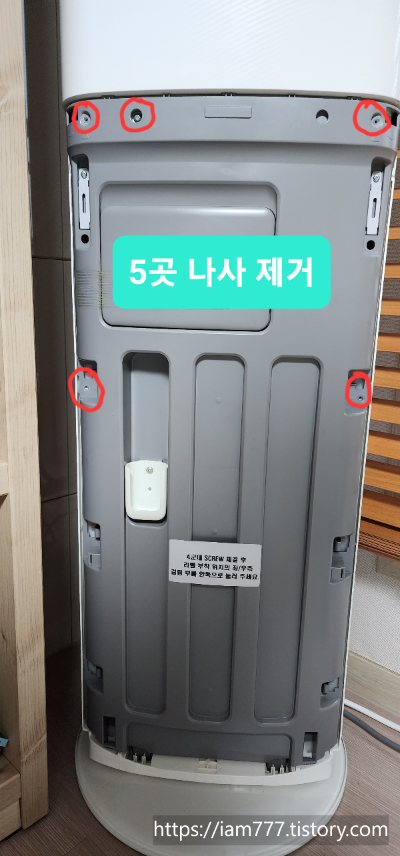

# 아래쪽 부품에 있는 나사 5개를 제거해주세요.

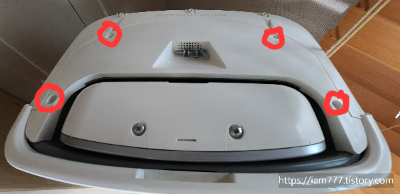

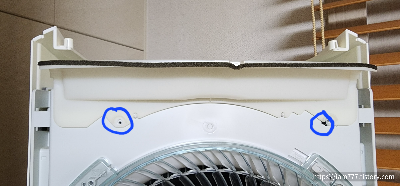

# 이제 의자나 사다리로 위쪽으로 올라가 아래와 같이 4곳의 나사를 제거합니다.

위쪽 Display 부분을 제거해야 바람 나오는 부분을 들어 올릴 수 있습니다.

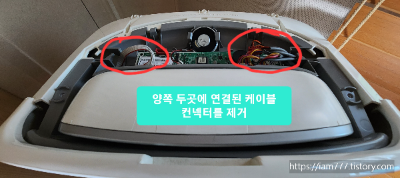

# 나사가 제거 되었으면, 본체에서 케이블 들이 나와서 Display 모듈쪽에 컨넥터로 연결되어 있는 부분이 있습니다.

이것들을 컨넥터에서 제거를 해줍니다.

컨넥터들을 다시 장착하기 위해서 사진 한장 찍어두고 분리하셔도 됩니다.

컨넥터 색과 모양이 달라서 다시 원복 시키는 것은 어렵지 않을 것입니다.

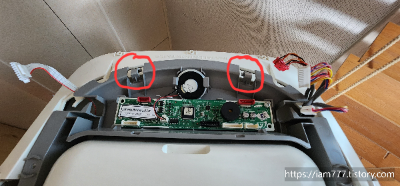

# 컨넥터 분리 후 모듈을 분리하기 위하여 아래 이미지에 표시한 부분을 눌러서 들어 올립니다.

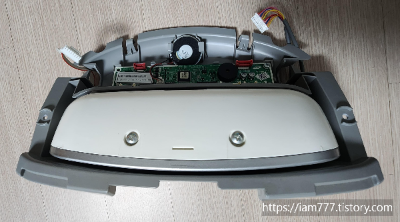

모듈을 아래와 같이 본체에서 완전히 분리 시킬 수 있습니다.



# 이제 에어콘 전면에 바람이 나오는 모듈과 아래쪽 막혀 있는 플라스틱 판을 분리해야 됩니다.

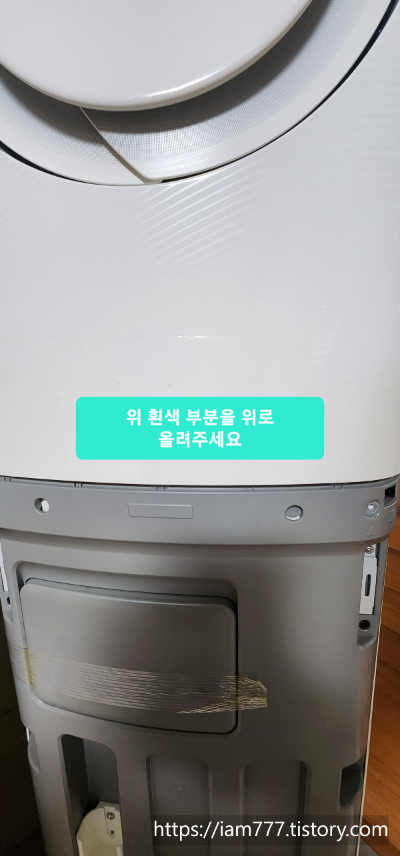

바람이 나오는 흰색 전면 모듈을 양손으로 좌우측을 잡고 살짝 올려 줍니다.

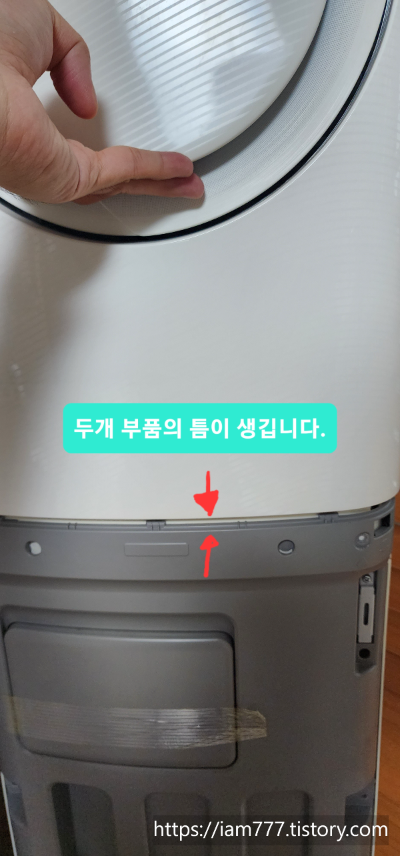

또는 손으로 바람나오는 부분을 위로 올리면 아래와 같이 틈이 생깁니다.

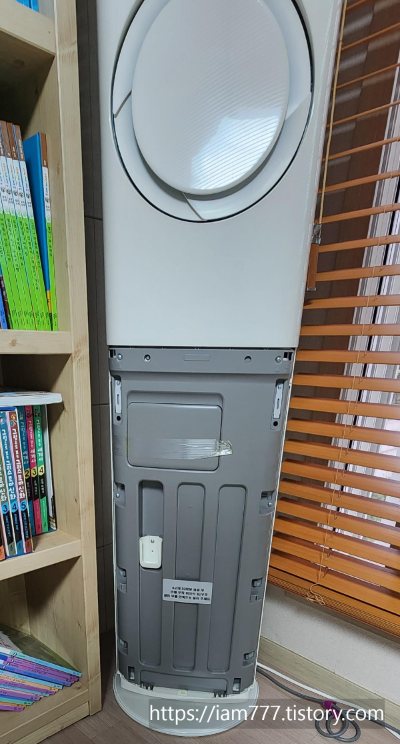

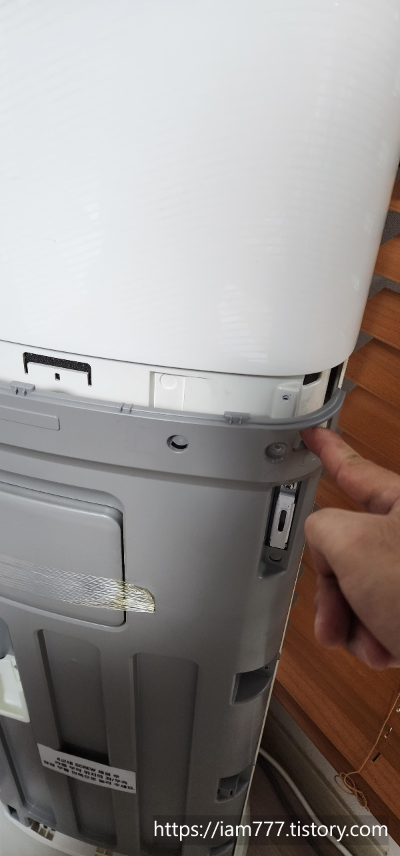

# 틈이 생긴 상태로 아래쪽 판의 우측이나 좌측의 부분을 잡고 앞쪽으로 당기면 쉽게 분리가 됩니다.

# 이제 바람나오는 흰색 부분과 연결된 케이블을 제거해야 됩니다.

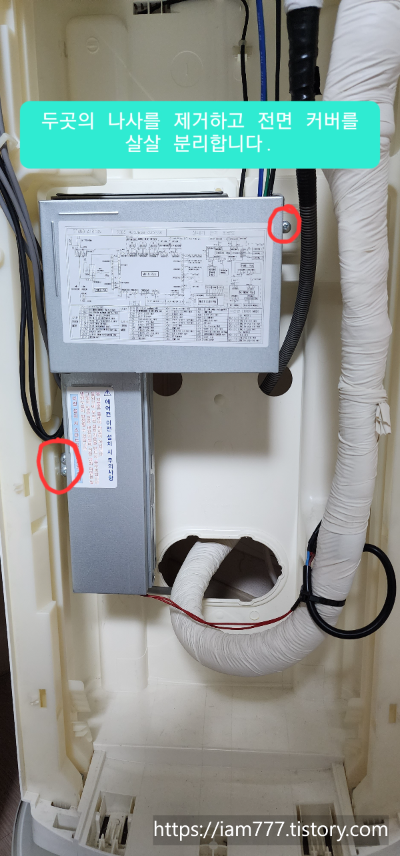

아래쪽 사진에 커버 두곳의 나사를 제거합니다.

분리 후 커버를 살짝 당기면 우즉은 쉽게 열리고 좌측은 커버를 살짝 우측으로 밀면서 분리 시킵니다.

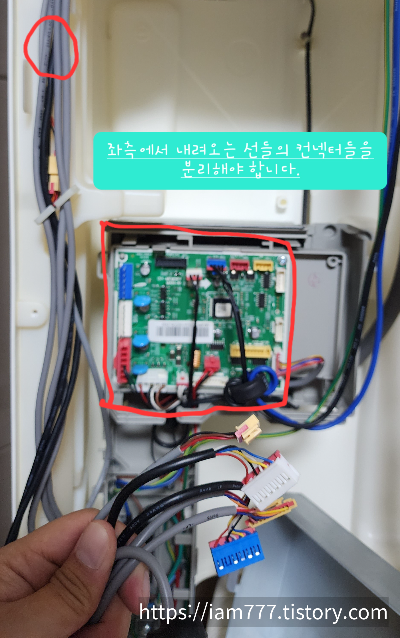

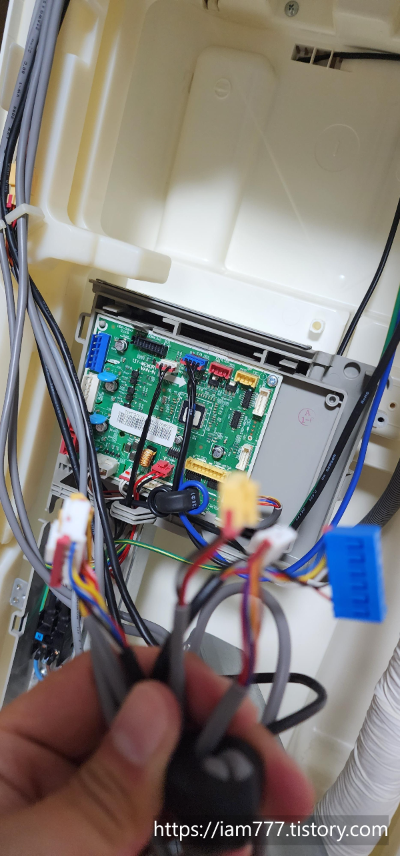

# 보드 박스 커버를 분리 후 좌측에서 내려오는 케이블들이 연결된 컨넥터를 분리 시켜 줍니다.

우측은 분리할 필요 없습니다.

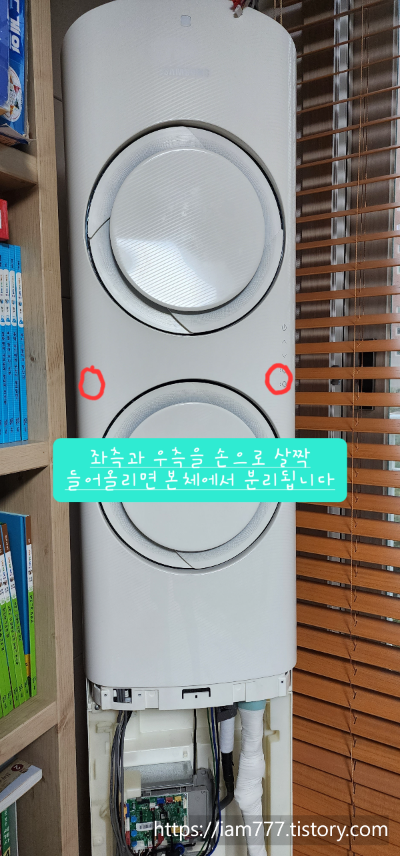

# 이제 위쪽 부분을 분리시키기 위하여 아래의 마크 부분을 양손으로 잡고 살짝 위로 올립니다.

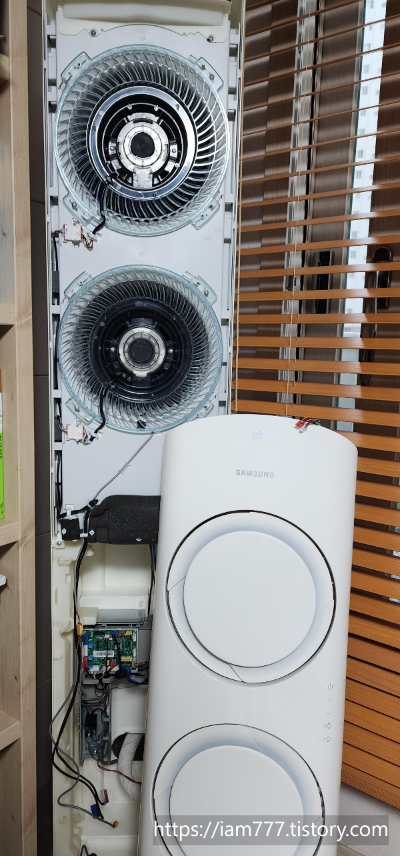

# 그러면 아래와 같이 분리 시킬 수 있습니다.

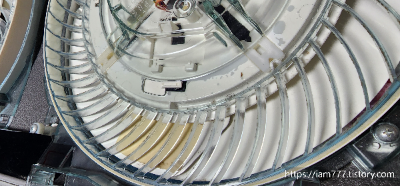

# 2달 정도 사용한 것 같은데 이렇게 곰팡이가 생긴 것이 보이네요.





# 곰팡이 생긴 부분을 청소하기 위하여 위 부품을 분해를 해야 합니다.

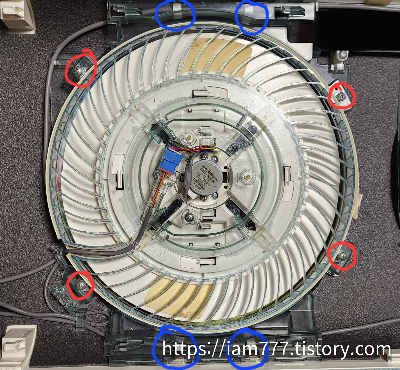

아래의 부분들의 나사를 제거하면 원형부분만 분리가 가능합니다.

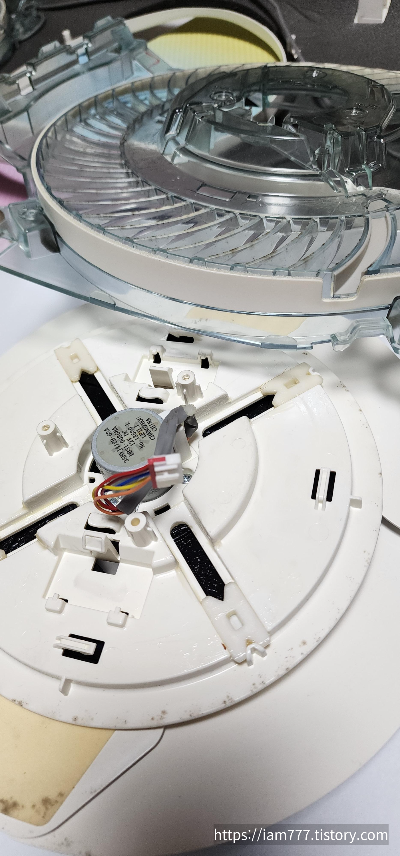

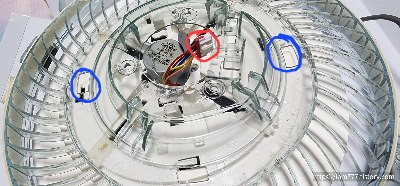

# 원형부분만 분리가 되었으면 아래 파란 위치를 살짝 누르면서 돌려주면 투명 플라스틱과 안쪽 부품이 분리가 가능합니다.



# 이렇게 분리가 되었으면 청소를 하면 하고 다시 조립을 합니다.

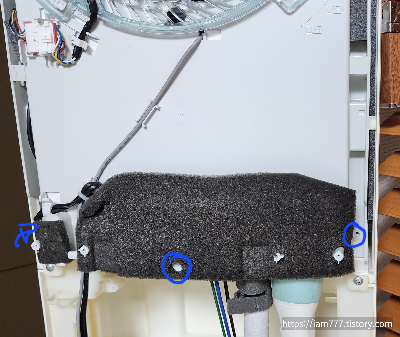

# 이제 에어콘 전면의 부분을 분리 시키기 위하여 아래와 같은 위치에 나사를 분리하여 줍니다.

# 나사를 다 제거했으면, 앞쪽에 있는 플라스틱을 전체적으로 위쪽으로 살짝 들어서 분리 시킵니다.

이때 전면부 좌측과 우측을 잡고 드는 것이 쉽게 분리가 됩니다.

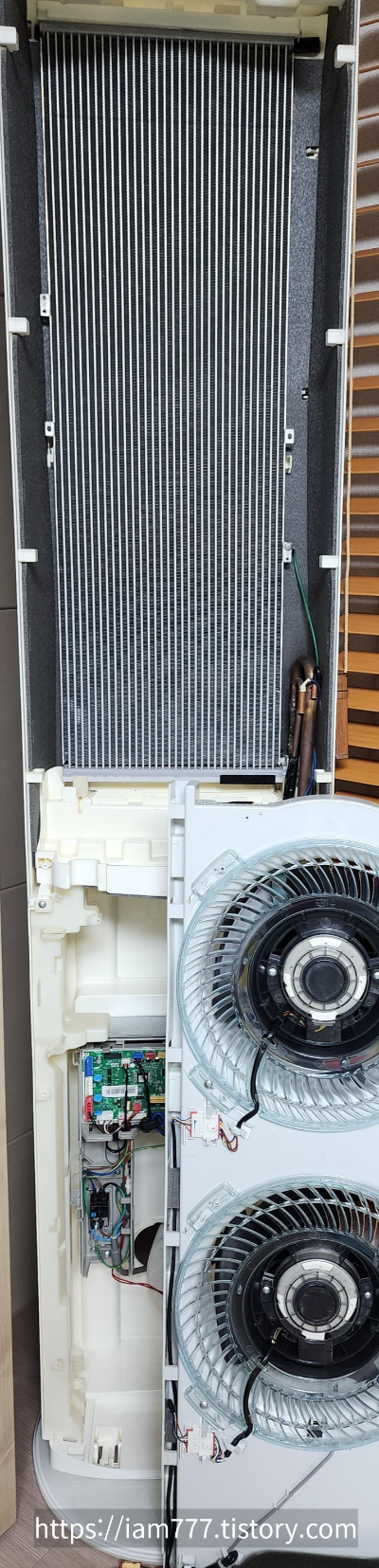

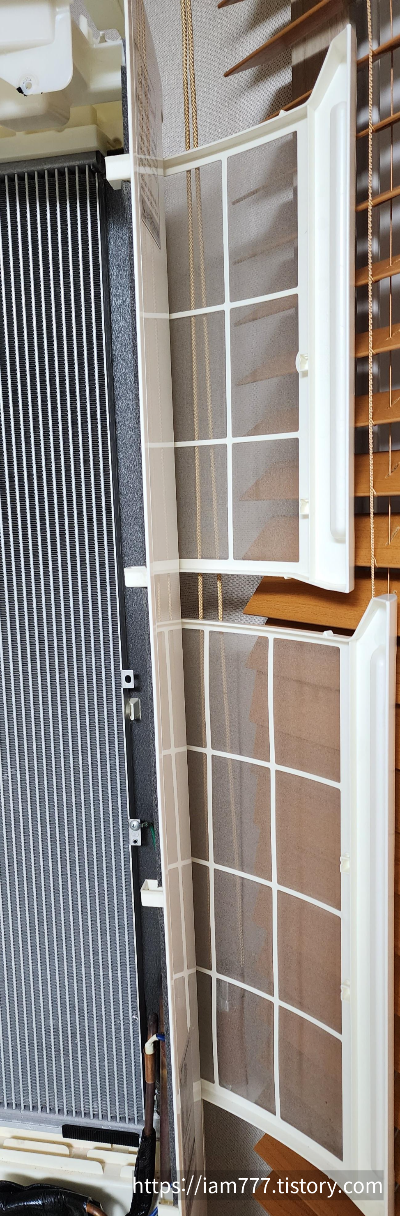

# 분리가 되면 아래와 같이 열판(필터?) 이 나옵니다.

# 뒤쪽에 먼지 필터도 분리하여 청소 해줍니다.

# 이제 에어콘 분해가 완료되었습니다.

에어콘 필터 세정제 (산도깨비..등등) 를 마트나 다이X 에서 하나 구매를 하여 위 열판에 뿌려줍니다.

참고로 뿌리기 전에 에어콘 뒤쪽(열판 뒤쪽)에  종이박스등으로 방어막을 하나 만들고 해주셔야 합니다.

안그러면 세정제가 뿌려지면서 뒤쪽의 벽에 일부 뿌려지면서 흐르는 난감한 상황이 발생할 수 있습니다.



# 청소가 다 끝났다면, 역순으로 조립을 시작합니다.

각 부품에서 분리한 나사를 잘 관리해두는 것이 정신 건강에 좋습니다.



# 자신이 없다면 전문가에게 맡기는 것이 제일 좋습니다.
